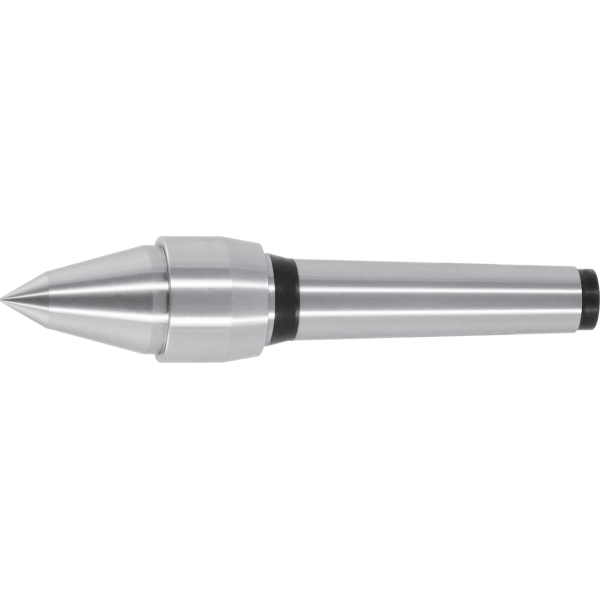

POINTTECH – Contropunta rotante, esecuzione di precisione Angolo di affilatura 60° / 30°

Esecuzione:

• Corpo estremamente leggero ed elevata precisione della concentricità radiale.
• Con cuscinetto reggispinta ad aghi si ottiene un errore massimo di 0,003 mm e un ⌀ del corpo molto piccolo.
• Cono e parti smussate in acciaio per cuscinetti temprati (61 − 63 durezza Rockwell).

Descrizione:
Le punte pilota vengono utilizzate principalmente nei torni con l’obiettivo di stabilizzare i pezzi lunghi e sottili, più soggetti alla flessione o all’oscillazione incontrollata causate dalle forze generate durante la lavorazione.
La punta pilota viene fissata con un cono Morse. Il pezzo viene serrato nel mandrino, a cui segue l’inserimento di una svasatura con una punta da centro. Una volta effettuato il cambio del pezzo, viene fissata la punta pilota.
Uso:
Per torniture e rettifiche che richiedono un ⌀ piccolo della testa e un’elevata precisione.

⌀ alloggiamento D: 28 mm
Lunghezza utile B: 28 mm
⌀ punta massimo 60° A: 12 mm
⌀ punta massimo 30° A: 23 mm
Errore massimo di rotazione concentrica: 0,003 mm
per peso del pezzo: 180 kg
