MITEE-BITE – Morsetto di serraggio a eccentrico

Esecuzione:

• Minor esigenza di spazio, quindi minore ingombro bordi.
• Serraggio di pezzi di qualsiasi forma.

Disco esagonale in ottone con vite eccentrica in acciaio.
Fornitura:
1 Vite in acciaio, 1 disco di bloccaggio.
Nota:
Per il morsetto M 10 è necessaria la chiave a brugola esagonale Dim. 7!

Filettatura M: M10
Vite esagonale SW: 20 mm
SW₁ esagono incassato: 7 mm

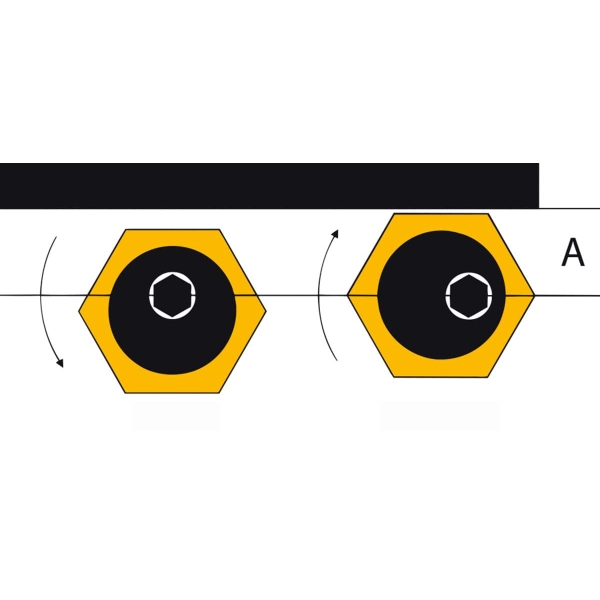

Corsa eccentrica S₁: 1,6 mm
Dim. A: 10,2 mm
Altezza disco H: 6,4 mm
