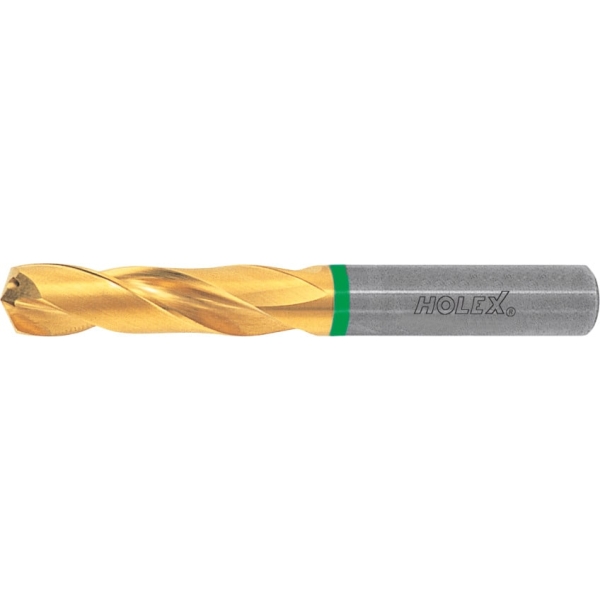

HOLEX – Punta ad alte prestazioni in HMI, codolo cilindrico DIN 6535 HA TiN

Esecuzione:
Nocciolo robusto e affilatura speciale, tagliente trasversale per un’elevata precisione di centraggio. I taglienti principali diritti, con spigoli leggermente arrotondati e la particolare forma delle scanalature producono trucioli corti.
Raccomandazioni:
Profondità di foratura massima:
lunghezza scanalatura per trucioli (vedi tabella) meno 1,5×⌀ nominale.
Nota:
Lunghezza scanalatura per trucioli L_C = L₂ + 1,5 × D_C.
NUOVA GENERAZIONE DISPONIBILE!
Il prodotto più recente consigliato si trova al n. art. 122504.
Esecuzioni HB e HE disponibili allo stesso prezzo di HA.
Forma HB: indicare con n. art. 122345.
Forma HE: indicare con n. art. 122355.

semi-standard: sì
Norma: DIN 6537 K
Tolleranza ⌀ nominale: h7
Numero taglienti Z: 2
Tolleranza ⌀ nominale: h7
Profondità di foratura massima consigliata L₂: 5,5 mm
Lunghezza complessiva L: 45 mm
⌀ codolo D_s: 4 mm
Avanzamento f in acciaio < 900 N/mm²: 0,04 mm/gir,
