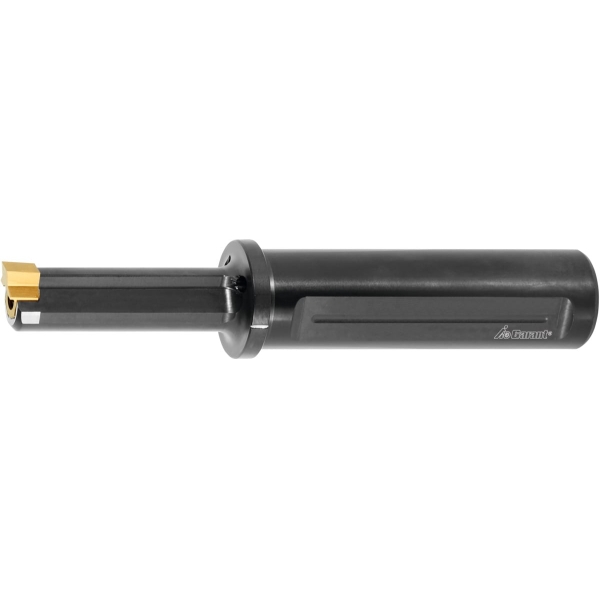

GARANT – Utensili stozzatori di cave, esecuzione standard ⌀ D S 16 mm

Esecuzione:
Struttura portante senza interruzioni dalla sede dell’inserto al codolo per garantire la massima stabilità.
Attenzione:
Usare sempre il ⌀ di preforatura minimo corrispondente alla larghezza della scanalatura (ad es. per larghezza scanalatura 25 mm = ⌀ di preforatura minimo 48 mm).
Nota:

• Le singole dimensioni del supporto variano in base alla larghezza utile. Se possibile, in questi casi utilizzare sempre la combinazione ottimale di supporto e inserto per taglio (stessa dimensione) per la massima stabilità.
• In caso di torni senza asse Y, utilizzare la bussola a eccentrico n. art. 290391− 290393 per l’impostazione esatta delle coordinate Y.
• Per il controllo dell’orientamento del mandrino nei centri di lavorazione usare l’ausilio di allineamento n. art. 290397 e un comparatore.

Passaggio interno per LR: sì
Lunghezza codolo L_s: 40 mm
per larghezza scanalatura m: 2 mm
Lunghezza utile L₁: 25 mm
⌀ Cartuccia D₁: 6,5 mm
Spostamento centrale L₃: 3,5 mm
⌀ di preforatura minimo D_min: 7,3 mm
Vite: 290399 1
