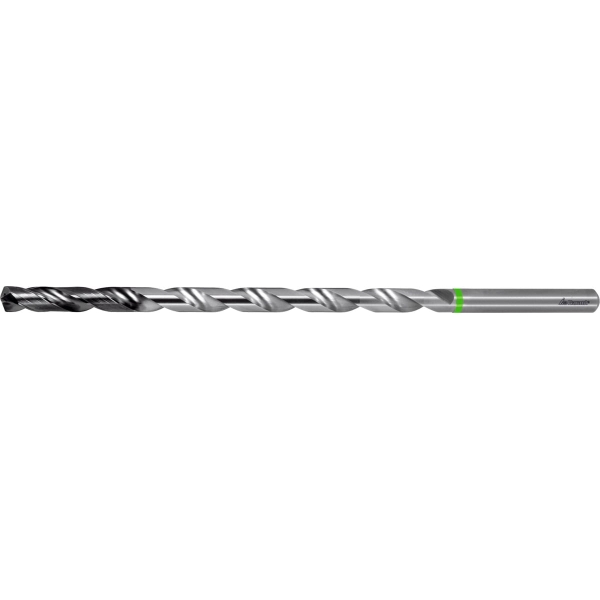

GARANT – Punta per fori profondi HPC in HMI, codolo cilindrico DIN 6535 HA 16xD TiAlN

Esecuzione:
Scanalature elicoidali, con 4 biselli e canalini interni per LR. Punta per fori profondi ad alte prestazioni di nuova generazione per HPC. Con angolo di affilatura 135° e tolleranza del tagliente h7 per la realizzazione ottimale di fori profondi. Elevata precisione di allineamento e rotondità del foro.
Raccomandazioni:
Profondità di foratura massima:
lunghezza scanalatura per trucioli (vedi tabella) meno 1,5×⌀ nominale.
Nota:
Lunghezza scanalatura per trucioli L_C = L₂ + 1,5 × D_C.
Per l’uso sicuro delle punte per fori profondi 16×D è necessario il precedente centraggio con il n. art. 121068 – 121130 o un foro pilota 4×D con la punta pilota n. art. 122736. Per forature di profondità a partire da 20×D è obbligatorio usare un foro pilota 6×D con punta pilota n. art. 122736. L’esecuzione di un foro pilota aumenta la sicurezza dei processi. Vedi anche pagina 129/130.

Norma: Norma interna
Tolleranza ⌀ nominale: h7
Numero taglienti Z: 2
Tolleranza ⌀ nominale: h7
Profondità di foratura massima consigliata L₂: 165 mm
Lunghezza complessiva L: 225 mm
⌀ codolo D_s: 10 mm
Avanzamento f in acciaio < 900 N/mm²: 0,16 mm/gir,
