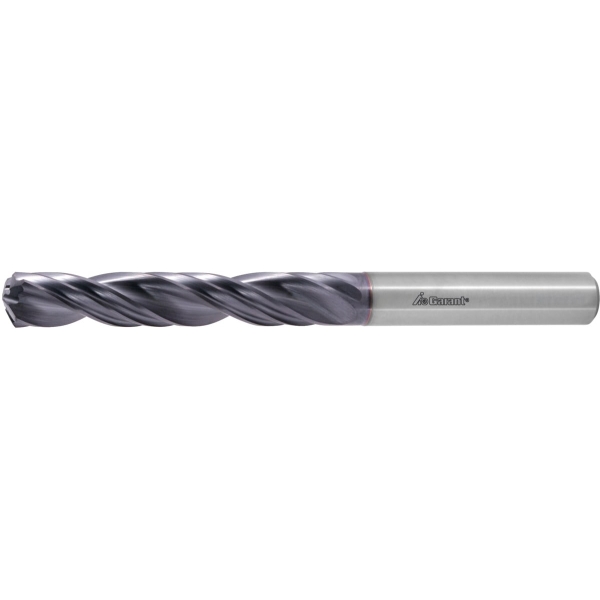

GARANT – Punta alesatrice in HMI, codolo cilindrico DIN 6535 HA TiAlN

Esecuzione:
Foratura e alesatura in un’unica operazione. Massima precisione di concentricità radiale. Con 4 taglienti ad attrito per stabilità dimensionale ottimale e finitura superficiale come nel caso dell’alesatura.
Raccomandazioni:
Profondità di foratura massima:
lunghezza scanalatura per trucioli (vedi tabella) meno 1,5×⌀ nominale.
Nota:
Lunghezza scanalatura per trucioli L_C = L₂ + 1,5 × D_C.
Forme HB e HE disponibili allo stesso prezzo di HA.
Forma HB: ordinare con n. art. 122795 + 129100HB.
Forma HE: ordinare con n. art. 122795 + 129100HE.

Passaggio interno per LR: sì, con 25 bar
Tolleranza del ⌀ del foro: H7
Norma: Norma interna
Numero taglienti Z: 2
Tolleranza del ⌀ del foro: H7
Profondità di foratura massima consigliata L₂: 46 mm
Lunghezza complessiva L: 103 mm
⌀ codolo D_s: 10 mm
Avanzamento f in acciaio < 900 N/mm²: 0,28 mm/gir,
