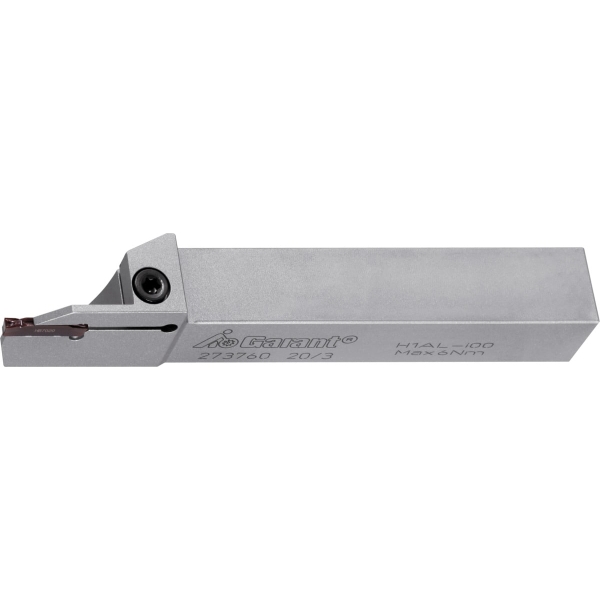

GARANT – Portainserto per tornitura e scanalatura destro

Esecuzione:
In acciaio per utensili ad alta resistenza (>1300 N/mm²). In combinazione con il serraggio inserti convesso si ottiene la massima resistenza contro forze di taglio assiali e radiali, aumentando di conseguenza notevolmente la qualità delle superfici e la produttività. 6,5×w
Nota:
⌀ massimo = ⌀ pezzo limitato a causa dell’esecuzione.
A partire da una profondità gola di 19,5 mm (fino a larghezza gola di 3 mm) o da una profondità gola di 24,5 mm (da larghezza gola di 4 mm), il tagliente posteriore viene a contatto con il pezzo. In questo caso si possono verificare rigature di lavorazione.
Se necessario, usare inserti di troncatura a un tagliente n. art. 273656 – 273670.

Passaggio interno per LR: no
Larghezza gola w: 3 mm
⌀ massimo: 40 mm
Profondità cave t_max: 20 mm
Ampiezza funzionale L₄: 12 mm
Lunghezza della testina L₁: 35 mm
Larghezza codolo: 12 mm
