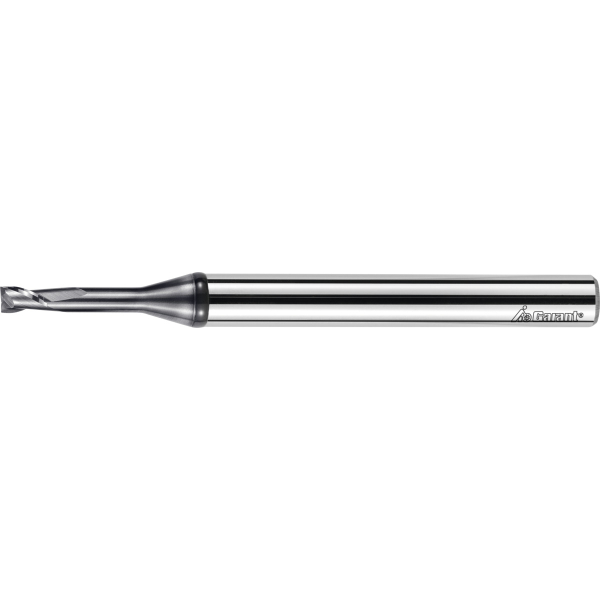

GARANT – Microfresa toroidale in HMI R 1 0,05 esecuzione diamantata

Esecuzione:
Con rivestimento diamantato cristallino sp³. Per soddisfare i massimi requisiti di potenza e precisione su materiali compositi in fibra, GFRP, CFRP e grafite. Le tolleranze estremamente ristrette garantiscono la massima precisione. Rettifica concava doppia dei 2 taglienti. Angolo di spallamento α=16°.
Tolleranze:

• Raggio tagliente: R₁ = ±0,0025 mm
• ⌀ posizione libera: D₁ = 0 / -0,01 mm

Nota:
In caso di aumento della sporgenza totale dell’utensile, applicare la riduzione a_p!
Valori per:
copiatura: a_p = 0,10×D×a_{p corr.}
contornatura: a_p = 0,20×D×a_{p corr.}
Per calcolare la velocità di avanzamento vf, usare il numero di giri della macchina effettivamente impiegato (per lo più quello massimo)!
Es.: vf = 18.000 [1/min] × fz [mm/dente] × z

Numero denti Z: 2
Angolo dell’elica: 25 grado
Codolo: DIN 6535 HA con h5
Numero denti Z: 2
Lunghezza taglienti L_c: 0,2 mm
Raggio del tagliente R₁: 0,05 mm
Sporgenza totale L₁ incl. posizione libera: 1 mm
⌀ pos. libera D₁: 0,18 mm
Lunghezza complessiva L: 50 mm
