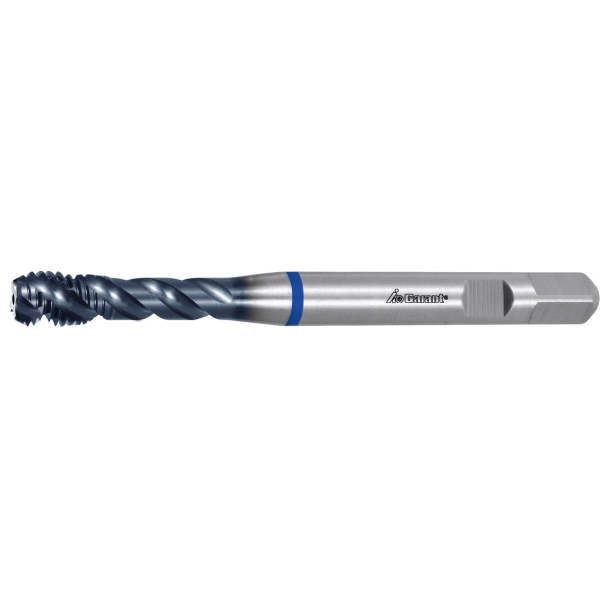

GARANT – Maschio a macchina per mandrini sincronizzati HSS-E-PM Forma E TiAlN

Esecuzione:
Esecuzione stabile con elica destra e codolo a norma DIN 1835-B. Speciale geometria per l’impiego su macchine con mandrino sincronizzato. Pertanto, la guida del maschio a filettare avviene attraverso il mandrino sincronizzato della macchina.
Speciale rivestimento TiAlN per durate ottimali. Utilizzabile con emulsione (percentuale minima di olio 8%).
Forma E (imbocco: 1,5 − 2 spire) per maggiori profondità di filettatura.
Nota:
Per l’impiego su mandrini sincronizzati, il mandrino di maschiatura a cambio rapido GARANT n. art. 338100 − 338121 con compensazione assiale minima (MLA) assicura la lavorazione più sicura.

Tipo di filettatura: M
Materiale da taglio: HSS E PM
Norma: Norma interna
Classe di tolleranza: ISO 2X 6HX
Passo della filettatura: 1,5 mm
Lunghezza complessiva L: 100 mm
⌀ codolo D_s: 10 mm
Quadro del codolo □: 8 mm
⌀ preforo: 8,5 mm
