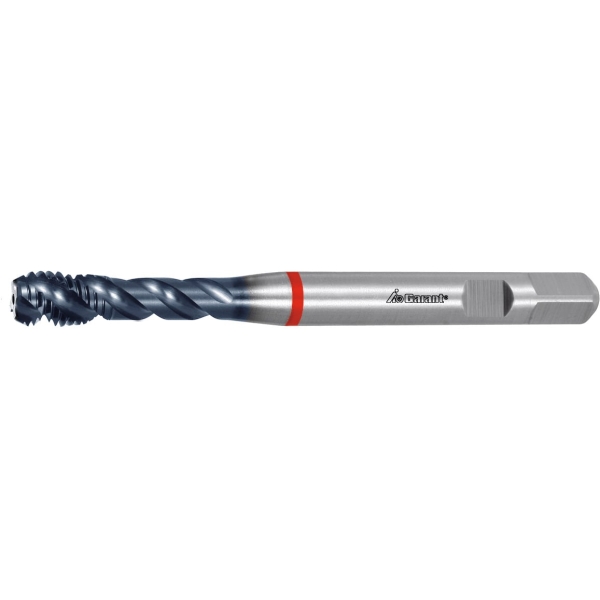

GARANT – Maschio a macchina per mandrini sincronizzati HSS-E-PM Forma C TiAlN

Esecuzione:
Esecuzione stabile con elica destra e codolo a norma DIN1835-B. Speciale geometria per l’impiego su macchine con mandrino sincronizzato. La guida avviene quindi attraverso il mandrino sincronizzato della macchina. Speciale rivestimento TiAlN per durate ottimali. Utilizzabile con emulsione (percentuale minima di olio 8%).
Raccomandazioni:
Nei materiali TOOLOX si raccomanda di forare da 0,05 a 0,3 mm in più rispetto al ⌀ del preforo, a differenza di quanto indicato nella norma DIN (vedere tabella).
Nota:
Per l’impiego su mandrini sincronizzati, il mandrino di maschiatura a cambio rapido GARANT n. art. 338100 − 338121 con compensazione assiale minima (MLA) assicura la lavorazione più sicura.

Tipo di filettatura: M
Materiale da taglio: HSS E PM
Norma: Norma interna
Classe di tolleranza: ISO 2X 6HX
Passo della filettatura: 1,5 mm
Lunghezza complessiva L: 100 mm
⌀ codolo D_s: 10 mm
Quadro del codolo □: 8 mm
⌀ preforo: 8,5 mm
