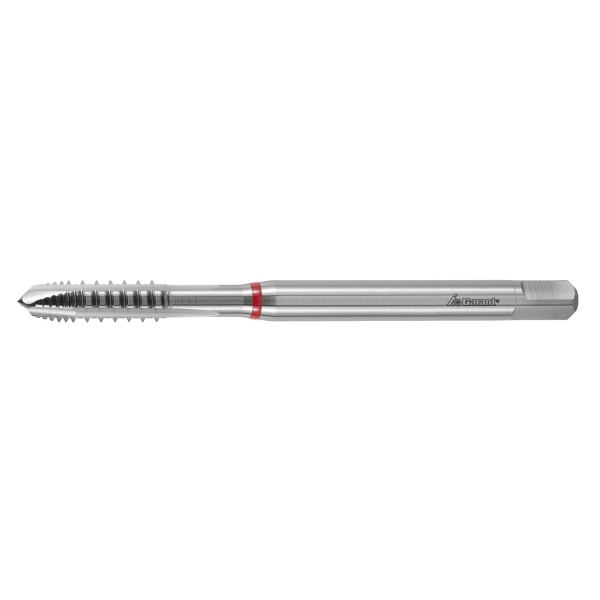

GARANT – Maschio a macchina a denti alternati non rivestito

Esecuzione:
Imbocco corretto.
I denti alternati consentono di avere un momento torcente ridotto e una migliore distribuzione del lubrorefrigerante.
Vantaggi:
Adatto soprattutto per pezzi a parete sottile. Il materiale non si deforma grazie al minor sforzo di taglio.
Raccomandazioni:
Nei materiali TOOLOX si raccomanda di forare da 0,05 a 0,3 mm in più rispetto al ⌀ del preforo, a differenza di quanto indicato nella norma DIN (vedere tabella).

Tipo di filettatura: M
Materiale da taglio: HSS E
Norma: DIN 371
Classe di tolleranza: ISO 2 6H
Passo della filettatura: 1,5 mm
Lunghezza complessiva L: 100 mm
⌀ codolo D_s: 10 mm
Quadro del codolo □: 8 mm
⌀ preforo: 8,5 mm
