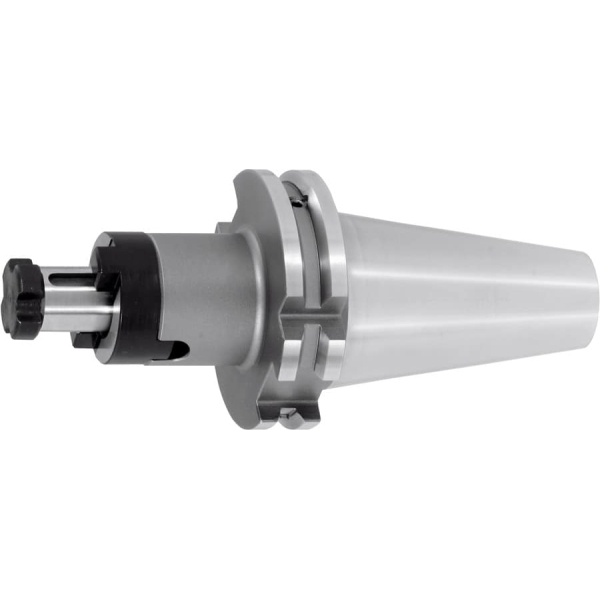

GARANT – Mandrino portafrese combinato Forma ADB SK 40 corto

Esecuzione:
Attacco conico, attacco fresa di supporto e superfici d’appoggio dell’anello rettificate. Con foro Balluffchip.
GARANT − Tutti i codoli con tornitura dura (silenziosità!).
Uso:

• Con chiavetta per frese con scanalatura longitudinale, per es. DIN 841.
• Con anello di trascinamento per frese con scanalatura trasversale DIN 1880 e frese a inserti DIN 1830.

Fornitura:
Inclusa chiavetta, anello di trascinamento e vite di serraggio.
Accessori speciali:
Codoli (AB) n. art. 308600 – 308806, chiave di serraggio AB n. art. 308820 – 308835, chiave speciale n. art. 309840.
Nota:
Passaggio interno del lubrorefrigerante solo con vite di serraggio adatta n. art. 309861.

Strategia di truciolatura: HPC
Sporgenza totale Dim. A: 55 mm
⌀ esterno D: 27 mm
Lungh. mandrino portafresa L₃ con anello di trascinamento: 18 mm
Lungh. mandrino portafresa L₄: 23 mm
Vite di serraggio per fresa di ricambio n. art. 309860 / 309861: 13
Anello di trascinamento di ricambio n. art. 309870: 13
