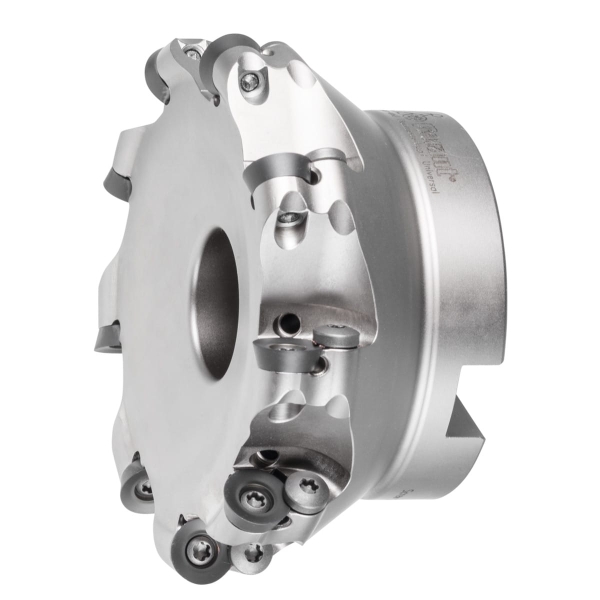

GARANT – Fresa a copiare (RD..12) 0° negativo a manicotto

Esecuzione:
Passo fresa con incremento asimmetrico per rotazione più regolare.

• Elevata precisione di planarità e rotazione concentrica.
• Riposizionamento continuo in caso di usura del tagliente.

Attenzione:
Con gli inserti con geometria positiva non utilizzare viti di sicurezza e rondelle elastiche.
Nota:
Usare il giravite dinamometrico GARANT TQ n. art. 211750 Dim. 3,8 con lama n. art. 674252 Dim. 15IP.
a_{p max.} = 4,0 mm.

Sostituzione del materiale: PowerCard
Passaggio interno per LR: sì
Numero taglienti Z: 9
⌀ D₃: 88 mm
Lunghezza complessiva L_compl.: 50 mm
Foro di attacco ⌀: 32 mm
Fresatura a interpolazione ⌀ D_min.: 188 mm
Fresatura a interpolazione ⌀ D_max.: 198 mm
