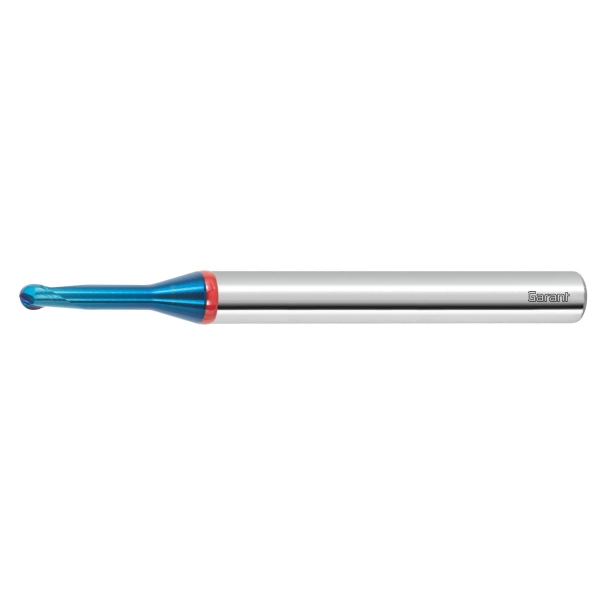

GARANT – Fresa a copiare a raggio in HMI Diabolo TiAlN
Da 70,13 € IVA inclDa 57,48 € IVA escl
- Spedizione prevista : ...
Quantità :
Coupon: 10€Applica il coupon!
Valido su acquisti superiori a 149€ IVA escl.
Coupon: Risparmia 10€
Valido su acquisti superiori a 149€ IVA escl.
Descrizione prodotto
Esecuzione:
GARANT Diabolo:
geometria speciale e rivestimento appositamente studiato per garantire l’eccellente lavorazione di metalli duri. Adatto anche per la lavorazione di rame elettrolitico.
Angolo di spallamento α = 16°.
Tolleranze:
Nota:
In caso di aumento della sporgenza totale dell’utensile, applicare la riduzione ap!
Valori per:
copiatura: ap = 0,05×D×ap corr.
Per calcolare la velocità di avanzamento vf, usare il numero di giri della macchina effettivamente impiegato (per lo più quello massimo)! Es.: vf = 18.000 [1/min] × fz [mm/dente] × z
Numero denti Z: 2
Angolo dell’elica: 25 grado
Numero denti Z: 2
Lunghezza taglienti Lc: 0,08 mm
Raggio del tagliente R1: 0,05 mm
Sporgenza totale L1 incl. posizione libera: 0,3 mm
⌀ pos. libera D1: 0,08 mm
Lunghezza complessiva L: 45 mm
GARANT Diabolo:
geometria speciale e rivestimento appositamente studiato per garantire l’eccellente lavorazione di metalli duri. Adatto anche per la lavorazione di rame elettrolitico.
Angolo di spallamento α = 16°.
Tolleranze:
- Raggio tagliente: contorno del raggio = 0 / -0,005 mm.
- ⌀ posizione libera: D1 = 0 / -0,01 mm.
Nota:
In caso di aumento della sporgenza totale dell’utensile, applicare la riduzione ap!
Valori per:
copiatura: ap = 0,05×D×ap corr.
Per calcolare la velocità di avanzamento vf, usare il numero di giri della macchina effettivamente impiegato (per lo più quello massimo)! Es.: vf = 18.000 [1/min] × fz [mm/dente] × z
Numero denti Z: 2
Angolo dell’elica: 25 grado
Numero denti Z: 2
Lunghezza taglienti Lc: 0,08 mm
Raggio del tagliente R1: 0,05 mm
Sporgenza totale L1 incl. posizione libera: 0,3 mm
⌀ pos. libera D1: 0,08 mm
Lunghezza complessiva L: 45 mm
