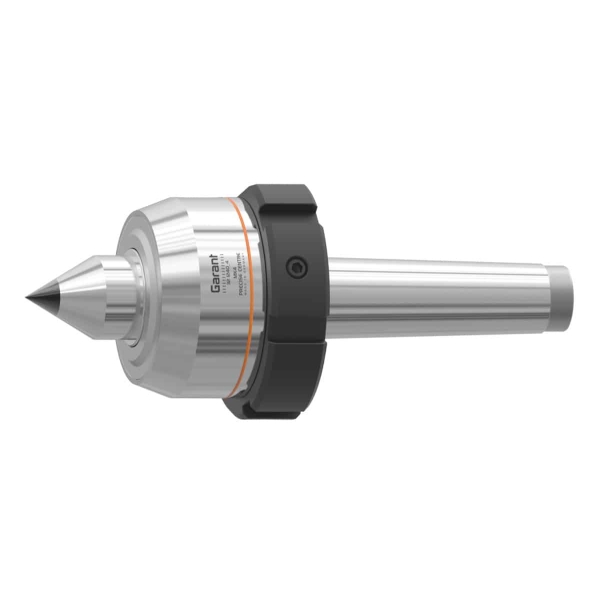

GARANT – Contropunta rotante con cuspide in metallo duro e ghiera di estrazione, Cono Morse (CM): 2

Esecuzione:

• Contropunta con cuspide in metallo duro per casi di utilizzo con notevole azione abrasiva in corrispondenza del centraggio.
• Angolo di affilatura 60°.
• Ghiera di estrazione, tronca lateralmente.
• Cuscinetto di alta precisione per un’elevata precisione di concentricità radiale.
• Esente da manutenzione grazie al tipo di lubrificazione permanente.
• Una guarnizione speciale impedisce a sporco e liquido lubrorefrigerante di penetrare all’interno.

Descrizione: Le punte pilota vengono utilizzate principalmente nei torni con l’obiettivo di stabilizzare i pezzi lunghi e sottili, più soggetti alla flessione o all’oscillazione incontrollata causate dalle forze generate durante la lavorazione. La punta pilota viene fissata con un cono Morse. Il pezzo viene serrato nel mandrino, a cui segue l’inserimento di una svasatura con una punta da centro. Una volta effettuato il cambio del pezzo, viene fissata la punta pilota. Uso: Per la lavorazione di pezzi sottili a un elevato numero di giri e per numeri di pezzi elevati con carico automatico nella produzione in serie. Per forze assiali elevate in caso di truciolatura pesante grazie alla speciale disposizione dei cuscinetti. ⌀ alloggiamento D: 45 mm Lunghezza utile B: 76 mm ⌀ metallo duro H: 11 mm Errore massimo di rotazione concentrica: 0,005 mm Lunghezza punta C: 26 mm Numero max. giri: 5000 min^-1
